一、        小鼠转轮疲劳实验仪介绍和使用

型号 :  runningwheelA

用途 :  强迫小鼠行走运动，构建疲劳小鼠模型，关节损伤模型等。

方法 :  将小鼠放入转轮中，设定转轮的目标转速，并运行，小鼠在转轮中被迫和滚轮同步运动 。

原理 :   采用齿轮传动原理，主动转动齿轮通过带动转轮上齿轮旋转，使转轮旋转，多个转轮可以串在一起互相咬合，实现一拖多个转轮组（最少可以1拖4组，每组2个跑位）。

仪器特点　

1.  方便易用，不需要上位机软件，主机带有调节转速和运行开关，插电即可使用；

2.   可拓展转轮数目，一台主机可以带动至少4个转轮组，每个转轮组为2个跑位，即一台主机可以至少一次训练8只小鼠；

3.  转轮清洗方便，转轮可以拆卸清洗。

仪器参数

1. 主机箱尺寸：长X 宽 X 高 200 X 85X 190 mm

2.  转轮组尺寸：长X 宽 X 高 200 X 160X 200 mm

3. 转轮内直径：142mm 外直径 160mm 转轮内宽度 60mm

4. 转轮内宽度 60mm

5. 转轮最低转速4rpm

6. 转轮最高转速 75rpm

7. 转轮材质为透明亚克力材料和不锈钢轴及配件组成，清洁，耐用。

　（主机主动齿轮与转轮组齿轮齿数比 1:2，即主机主动齿轮为主机显示的转速的两倍）



仪器组装及实验步骤

1. 转轮安装： 可参考 图1 组装转轮组（转轮可以拆卸成零件，进行清洗晾干，可以采用洗涤灵清洗，不用使用酒精，对亚克力有腐蚀作用，导致裂纹甚至断裂）。

2.　将组装好的转轮组和主机箱并排摆放，将小鼠放进转轮并盖上转轮挡板并用M4螺钉拧紧，见图2。

3.  将装载入小鼠转轮组靠近主机箱，并使得转轮的大齿轮盘和主机箱主动齿轮啮合，并尽量保持在一个平面中。

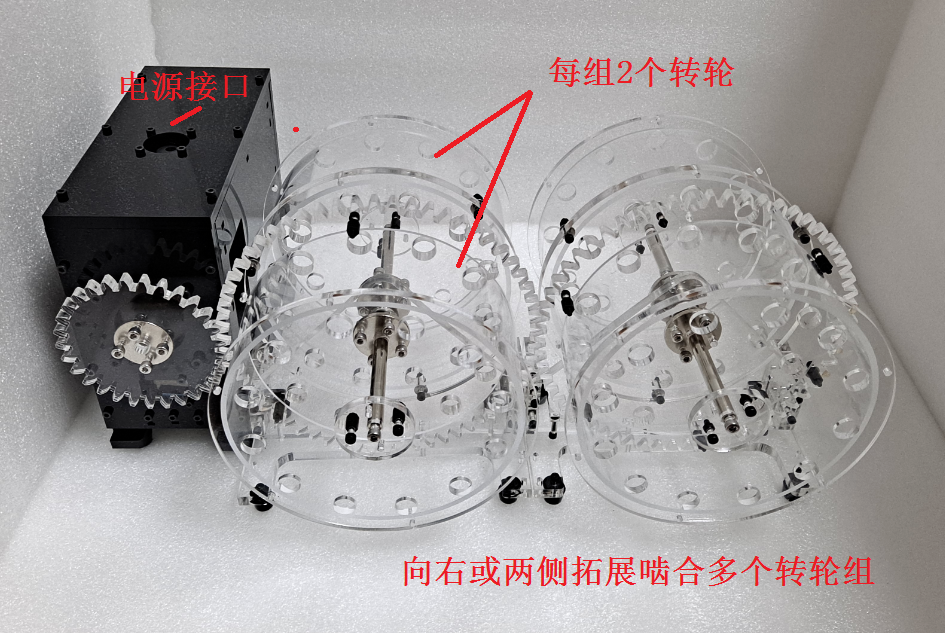

4.  可以将其他装载了小鼠的转轮组的齿轮互相啮合，实现一拖多。

5.  接入24V直流电源线（主机通电，可见主机齿轮一面下方小液晶屏亮起，显示当前转速和最高转速值如 V=0.00 VM=30.00，表示当前转速和设定的终点转速）

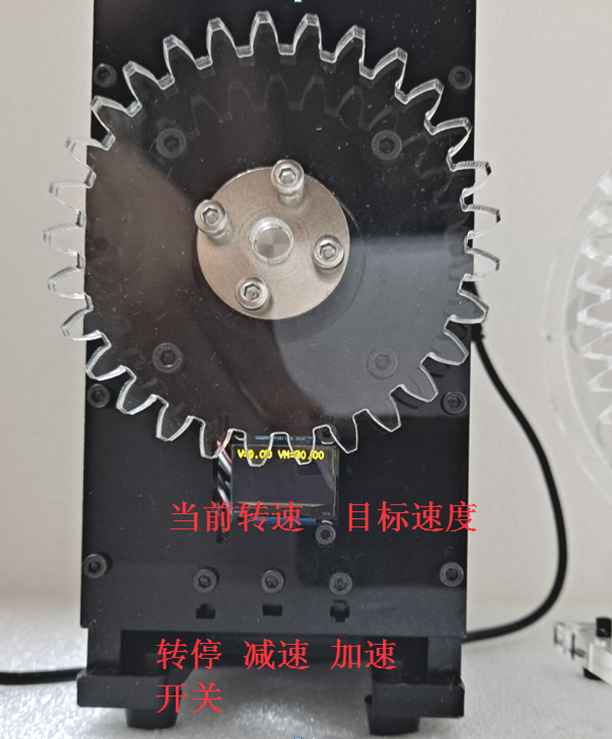

6.  液晶下方内侧有三个触点开关 图3，分别为电机转动开关，减低转速按钮，增加转速开关，通过触摸一次开关可以切换电机启停或修改电机转速（参数每次增加或减少1rpm）。

 图1. 转轮组（2个转轮，容纳2只小鼠）



图 2.

图 3.

注意事项

1. 触摸触发开关进行启停或修改目标转速，可以用手指深入底部遮挡或触摸，也可以用其他如笔等细长物体进行遮挡一次光线，用细长物体触摸，可以防止手指不小心触碰到旋转齿轮，防止手指受伤。

2. 启停控制，由于采用钝化方式，防止误触发，做了钝化处理，触摸需要等1s以上时间，才能识别为触发一次。所以如果没有触发成功，可以重新触摸一次。

3. 旋转中的齿轮组有一定危险性，对于手指，头发等，实验过程中，避免手指触摸旋转中的齿轮，头发较长散发，需要扎起来。如果有物品或者头发等被夹入齿轮，可以快速，拔掉顶部电源，或者直接推开驱动齿轮（前提是主机和轮盘只是摆放在一起，并未通过螺丝钉进行固定）

4. 清洁亚力克轮盘，避免用酒精，可以用纸巾沾水或者洗涤灵稀释液体擦拭。或者直接取下来亚克力挡板和滚轮等在水龙头下方冲洗和晾干。
